Широкополосные станы: выбор черновых валков

Выбор черновых валков для широкополосных станов — это критический этап проектирования прокатного производства, определяющий срок службы оборудования и качество конечной продукции. Оптимальный подбор материала и геометрии валков позволяет снизить эксплуатационные расходы на 20–30% и минимизировать простои линии. В данной статье мы рассмотрим ключевые критерии выбора, современные материалы и практические рекомендации для инженеров и закупщиков.

Что такое черновые валки и их роль в широкополосном стане

Широкополосные станы: выбор черновых валков является одной из самых сложных технических задач в металлургии. Черновая группа клетей (roughing mill) принимает на себя основную нагрузку в процессе прокатки слябов. Именно здесь происходит первичное обжатие заготовки при экстремальных температурах (до 1250°C) и высоких механических усилиях.

Черновые валки работают в агрессивной среде, характеризующейся термическими ударами, абразивным износом от окалины и циклическими нагрузками. Неправильный выбор пары трения или материала валка приводит к быстрому выкрашиванию рабочей поверхности, образованию сетки трещин и, как следствие, к дефектам на поверхности полосы.

Современные требования к этим компонентам диктуют необходимость баланса между твердостью (для сопротивления износу) и вязкостью (для предотвращения поломок). Инженеры должны учитывать не только марку стали, но и систему охлаждения, скорость прокатки и специфику сортамента.

Ключевые факторы влияния на выбор валков

Процесс принятия решения о закупке или замене валкового парка требует комплексного анализа нескольких переменных. Игнорирование любого из этих факторов может свести на нет преимущества даже самого дорогого материала.

Термические нагрузки и устойчивость к тепловым ударам

Основным врагом черновых валков является термическая усталость. При контакте с раскаленным металлом поверхность валка нагревается, а затем резко охлаждается водой системы охлаждения. Этот цикл повторяется тысячи раз за смену.

• Коэффициент теплопроводности: Материалы с высокой теплопроводностью быстрее отводят тепло из зоны контакта, снижая риск перегрева поверхностного слоя.
• Термостойкость: Способность материала сохранять структуру при резких перепадах температур без образования микротрещин.
• Глубина закаленного слоя: Для черновых валков критически важна глубина упрочненного слоя, так как перевалка (перешлифовка) проводится регулярно.

Если материал обладает низкой термостойкостью, на поверхности быстро развивается «сетка термических трещин» (craze cracking), которая перерастает в сколы и вырывы металла.

Механические свойства и сопротивление износу

Помимо температуры, валки подвергаются огромному давлению. Окалина, образующаяся на слябе, действует как мощный абразив. Выбор материала должен базироваться на соотношении твердости и ударной вязкости.

Для верхних валков, которые часто работают в условиях более высокого давления и лучшего доступа к охлаждению, обычно выбирают материалы с повышенной твердостью. Нижние валки, испытывающие большие ударные нагрузки и имеющие худшие условия охлаждения, требуют материалов с большей вязкостью.

Важно: Твердость по Шору или Роквеллу не должна быть единственным критерием. Слишком твердый валок может быть хрупким, что приведет к катастрофическому отказу при прокатке сложного профиля или наличии дефектов в слябе.

Геометрические параметры и профиль бочки

Диаметр валка влияет на угол захвата и усилие прокатки. В черновых клетях широкополосных станов используются валки большого диаметра (часто от 1000 до 1400 мм) для обеспечения необходимого обжатия.

• Выпуклость (Crown): Профиль бочки должен компенсировать упругий прогиб валка под нагрузкой, чтобы обеспечить равномерную толщину полосы по ширине.
• Длина бочки: Должна соответствовать максимальной ширине прокатываемого сляба с запасом на разгон и торможение полосы.
• Шейки валка: Конструкция шеек определяет способ установки в подшипниковые узлы и влияет на вибронагруженность стана.

Современные материалы для черновых валков: сравнительный анализ

Рынок прокатного инструмента предлагает несколько основных классов материалов. Понимание их различий является фундаментом для правильного ответа на вопрос: широкополосные станы: выбор черновых валков.

Чугун с шаровидным графитом (SG Iron / Ni-Hard)

Это традиционный материал, который до сих пор широко используется в некоторых старых станах или на менее ответственных позициях. Он отличается хорошей обрабатываемостью и относительно низкой стоимостью.

Однако его применение в современных высокоскоростных станах ограничено из-за недостаточной термостойкости и склонности к глубокому термоусталостному растрескиванию. Такие валки подходят для низких темпов прокатки и несложных марок стали.

Легированные чугуны (High-Speed Steel – HSS и Semi-HSS)

На сегодняшний день это золотой стандарт для черновых групп широкополосных станов. Быстрорежущие стали (HSS) содержат значительное количество карбидообразующих элементов (вольфрам, молибден, ванадий, хром).

Преимущества HSS валков:

• Высокая горячая твердость, сохраняющаяся при температурах до 600°C.
• Отличное сопротивление абразивному износу благодаря твердым карбидам.
• Улучшенная стойкость к термическим трещинам по сравнению с обычными чугунами.

Полубыстрорежущие стали (Semi-HSS) представляют собой компромиссный вариант, предлагающий лучшую вязкость при немного меньшей износостойкости, что делает их идеальными для нижних валков черновой группы.

Бесконечно отлитые композитные валки (ICDP / ICC)

Технология бесконечной отливки (Indefinite Chill Double Pour) позволяет создать валок с двойной структурой: рабочая поверхность состоит из белого чугуна высокой твердости, а сердцевина — из серого чугуна или стали с высокой вязкостью.

Такая структура обеспечивает глубокую зону износа (до 70–90 мм), что значительно увеличивает общий ресурс валка между утилизацией. Это особенно важно для черновых клетей, где съем металла при каждой перевалке значителен.

Кованые стальные валки

Используются реже в чистом виде для черновой прокатки горячего металла из-за меньшего сопротивления абразивному износу по сравнению с чугунами. Однако они незаменимы в случаях, когда требуется максимальная ударная вязкость, например, при прокатке труднодеформируемых сплавов или в условиях нестабильного качества слябов.

Сравнительная таблица характеристик материалов

Для наглядности приведем сравнение основных типов материалов, используемых при решении задачи «широкополосные станы: выбор черновых валков». Данные усреднены по отраслевым стандартам.

Стратегия выбора: Верхние vs Нижние валки

Одной из главных ошибок при комплектации стана является использование одинаковых материалов для верхней и нижней пары валков. Условия их работы принципиально различаются, что требует дифференцированного подхода.

Специфика работы верхних валков

Верхние валки находятся в зоне прямого контакта с системой водяного охлаждения и часто имеют лучший доступ к смазке. Они испытывают высокие температуры, но менее подвержены ударным нагрузкам от входа сляба в валки (за исключением момента захвата).

Рекомендация: Для верхних валков приоритетом является износостойкость и термостойкость. Здесь оптимальным выбором будут валки из быстрорежущей стали (HSS) или высоколегированных чугунов с высоким содержанием карбидов. Это позволит минимизировать образование окалиновых рисок на поверхности полосы.

Специфика работы нижних валков

Нижние валки работают в более тяжелых механических условиях. На них приходится вес сляба, они чаще контактируют с транспортерными роликами и подвержены загрязнениям (вода, окалина, мусор), скапливающимся в нижней части стана. Охлаждение нижних валков часто менее эффективно.

Рекомендация: Главный критерий для нижних валков — ударная вязкость и стойкость к сколам. Использование слишком твердых материалов (как для верхних валков) здесь недопустимо, так как велик риск выкрашивания. Оптимальным решением являются полубыстрорежущие стали (Semi-HSS) или специальные марки легированного чугуна с повышенной вязкостью.

Влияние системы охлаждения и смазки на выбор валков

Даже самый совершенный материал валка не будет работать эффективно без правильно настроенной системы поддержки. Выбор типа валка должен коррелировать с возможностями существующего оборудования.

Эффективность водяного охлаждения

Интенсивность охлаждения напрямую влияет на температуру поверхности валка. Если система охлаждения слабая или форсунки засорены, температура поверхности может превысить критический порог, вызывая отпуск материала и потерю твердости.

При модернизации стана, если улучшение системы охлаждения невозможно, следует выбирать материалы с более высокой термостойкостью, даже ценой некоторого снижения износостойкости. В противном случае предпочтительнее материалы с высокой теплопроводностью.

Применение смазки (Roll Lubrication)

Внедрение системы смазки валков (RLL) стало стандартом для современных широкополосных станов. Смазка создает защитную пленку, снижающую коэффициент трения и защищающую поверхность валка от адгезионного износа.

• При использовании смазки можно применять более твердые марки валков, так как снижается риск схватывания металла.
• Смазка позволяет увеличить межперевалочный период, что повышает общую производительность стана.
• Необходимо убедиться в совместимости материала валка с типом используемой эмульсии или масла.

Экономическое обоснование и расчет стоимости владения

При принятии решения о закупке нельзя руководствоваться только начальной ценой валка. Ключевым показателем является стоимость прокатанной тонны металла (Cost Per Ton).

Дорогие валки из HSS могут иметь начальную цену в 2–3 раза выше, чем обычные чугунные, но их ресурс (тоннаж до списания) может превышать аналогичный показатель в 5–8 раз. Кроме того, увеличение времени работы между перевалками снижает количество остановок стана, что напрямую влияет на выпуск продукции.

Формула оценки эффективности:

Эффективность = (Общий тоннаж до списания) / (Цена валка + Стоимость перевалок + Стоимость простоев)

Часто оказывается, что переход на более дорогие композитные или быстрорежущие валки окупается в течение первых 3–6 месяцев эксплуатации за счет сокращения расходов на замену и повышение качества поверхности проката.

Пошаговый алгоритм выбора черновых валков

Для систематизации процесса выбора рекомендуем следовать следующему алгоритму, который учитывает все аспекты эксплуатации широкополосного стана.

1. Аудит текущего состояния: Проанализируйте статистику отказов существующих валков. Какой тип износа преобладает (термические трещины, выкрашивание, абразивный износ)?
2. Анализ сортамента: Определите основные марки стали, которые будут прокатываться. Углеродистые стали менее требовательны, чем низколегированные или нержавеющие.
3. Оценка оборудования: Проверьте состояние систем охлаждения, смазки и мощность главного привода. Есть ли ограничения по диаметру валков?
4. Выбор материала: На основе пунктов 1–3 выберите класс материала (HSS, Semi-HSS, ICDP) для верхней и нижней пары отдельно.
5. Расчет экономики: Запросите коммерческие предложения у нескольких поставщиков и рассчитайте стоимость прокатанной тонны для каждого варианта.
6. Тестовая партия: Не переходите сразу на полный комплект. Закажите тестовую партию валков для одной клети, чтобы подтвердить заявленные характеристики в реальных условиях.

Практическая реализация: опыт ведущих производителей

Теоретические знания о материалах должны подкрепляться реальными производственными возможностями поставщика. Ярким примером компании, успешно интегрирующей передовые технологии материаловедения с мощной производственной базой, является ООО «Ляонин Хайбао Прокатный Валок».

Расположенное в городе Бэньси (провинция Ляонин, Китай), это высокотехнологичное предприятие с 1998 года специализируется на разработке и поставке высокопроизводительных валков для мировой сталелитейной промышленности. Компания представляет собой инновационный центр компетенций, объединяющий глубокий отраслевой опыт и строгую систему управления качеством по стандарту ISO 9001.

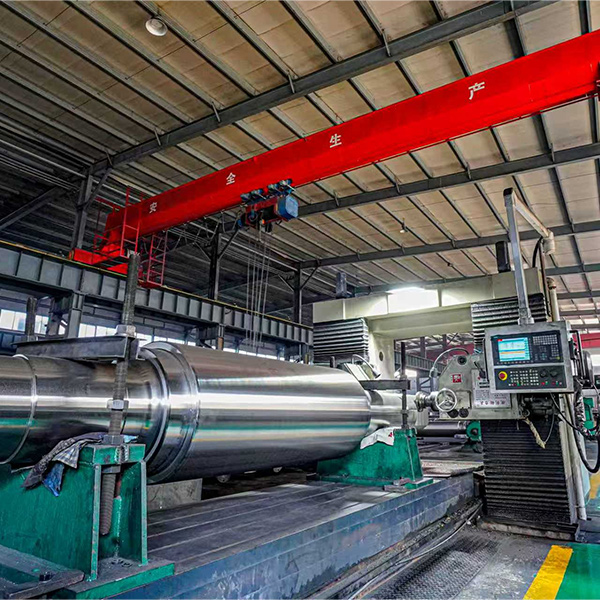

Производственная база «Ляонин Хайбао» площадью более 45 000 м² оснащена современным оборудованием, включая семь среднечастотных индукционных печей, пять центрифуг и десять установок для закалки распылением. Это позволяет ежегодно выпускать свыше 35 000 тонн валков, полностью закрывая потребности клиентов в изделиях для всех стадий горячей прокатки: от черновых и обжимных до чистовых и вертикальных валков.

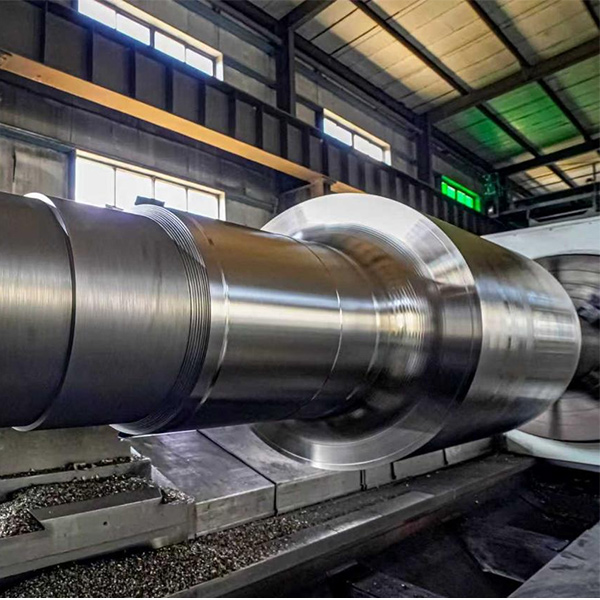

Особое внимание компания уделяет разнообразию материалов. В ассортименте представлены валки из литой и полустали, высокохромистого и легированного чугуна, чугуна с шаровидным графитом, а также составные валки из быстрорежущей стали, включая запатентованные модификации с добавлением алюминия. Такой широкий спектр позволяет точно подбирать решение под конкретные условия эксплуатации, описанные в предыдущих разделах статьи.

Важным преимуществом является не только производство, но и сервис. «Ляонин Хайбао» предоставляет полный цикл услуг: от предпродажного анализа условий эксплуатации и индивидуального проектирования до восстановления валков (шлифовка, наплавка), что продлевает их срок службы более чем на 30%. Гибкая логистика и оперативная техническая поддержка (реакция на претензии в течение 24 часов) делают компанию надежным стратегическим партнером для таких гигантов, как Цзяньлун Силинская Сталь и Хэйлунцзян Цзяньлунская Сталь.

Выбирая поставщика уровня «Ляонин Хайбао», предприятия получают доступ не просто к металлу, а к комплексному инженерному решению, гарантирующему снижение эксплуатационных затрат и повышение общей эффективности производственных линий.

Тенденции рынка и инновации в производстве валков

Индустрия прокатных валков постоянно развивается. В последние месяцы наблюдается рост интереса к материалам с наноструктурированной матрицей, которые обеспечивают еще более высокую прочность при сохранении вязкости.

Также набирает популярность технология лазерной наплавки для восстановления черновых валков, что позволяет продлить их жизнь и снизить экологический след производства. Производители все чаще предлагают цифровые паспорта валков с данными о химическом составе каждой плавки и результатах неразрушающего контроля, что повышает прозрачность сделки.

Глобальный тренд на импортозамещение в ряде регионов стимулирует развитие локальных производств высококачественных валков, которые по своим характеристикам уже не уступают мировым лидерам.

Часто задаваемые вопросы (FAQ)

Как часто нужно проводить перевалку черновых валков?

Частота перевалки зависит от интенсивности прокатки, марки стали и типа валков. В среднем для современных HSS валков межперевалочный тоннаж составляет от 15 000 до 30 000 тонн. Критерием служит появление сетки термических трещин глубиной более 0.5–0.8 мм или ухудшение качества поверхности полосы.

Можно ли использовать одни и те же валки для разных клетей черновой группы?

Теоретически возможно, но экономически и технологически нецелесообразно. Первая клеть черновой группы (E1) испытывает максимальные ударные нагрузки и требует самых вязких материалов. Последующие клети работают в режиме большего износа и требуют более твердых сплавов. Универсализация приведет либо к поломкам на первой клети, либо к чрезмерному износу на последних.

Что делать при появлении глубоких сколов на валке?

Глубокие сколы часто свидетельствуют о несоответствии материала валка условиям эксплуатации (слишком высокая твердость при низких ударных нагрузках) или проблемах с системой охлаждения (локальный перегрев). Необходимо провести металлографический анализ места скола, пересмотреть режимы охлаждения и, возможно, сменить марку материала на более вязкую.

Влияет ли диаметр валка на выбор материала?

Да, косвенно. Валки большого диаметра имеют большую массу и инерцию, а также другую динамику теплоотвода. Для крупногабаритных валков критически важна прокаливаемость материала, чтобы обеспечить однородность свойств по всему сечению рабочей части. Производители используют специальные режимы термообработки для крупных изделий.

Какой срок службы черновых валков в годах?

Срок службы измеряется не в годах, а в прокатанном тоннаже и количестве перевалок. Один комплект качественных черновых валков может служить от 1 до 3 лет в зависимости от программы производства стана, после чего остаточный диаметр становится меньше минимально допустимого.

Заключение и рекомендации по внедрению

Правильный подход к теме «широкополосные станы: выбор черновых валков» способен трансформировать экономику прокатного цеха. Нет универсального решения, которое подошло бы всем. Успех кроется в детальном анализе конкретных условий эксплуатации и грамотном комбинировании материалов.

Мы рекомендуем начать с аудита текущей ситуации и консультаций с ведущими производителями валков, такими как ООО «Ляонин Хайбао Прокатный Валок», предоставляющими техническую поддержку, полный сервисный цикл и расчеты эффективности. Инвестиции в качественные черновые валки — это инвестиции в стабильность производства, качество продукции и снижение операционных рисков.

Помните, что экономия на стоимости закупки валков часто оборачивается многократными убытками из-за простоев и брака. Выбирайте надежность, подтвержденную опытом, современными технологиями и проверенной репутацией поставщика.
